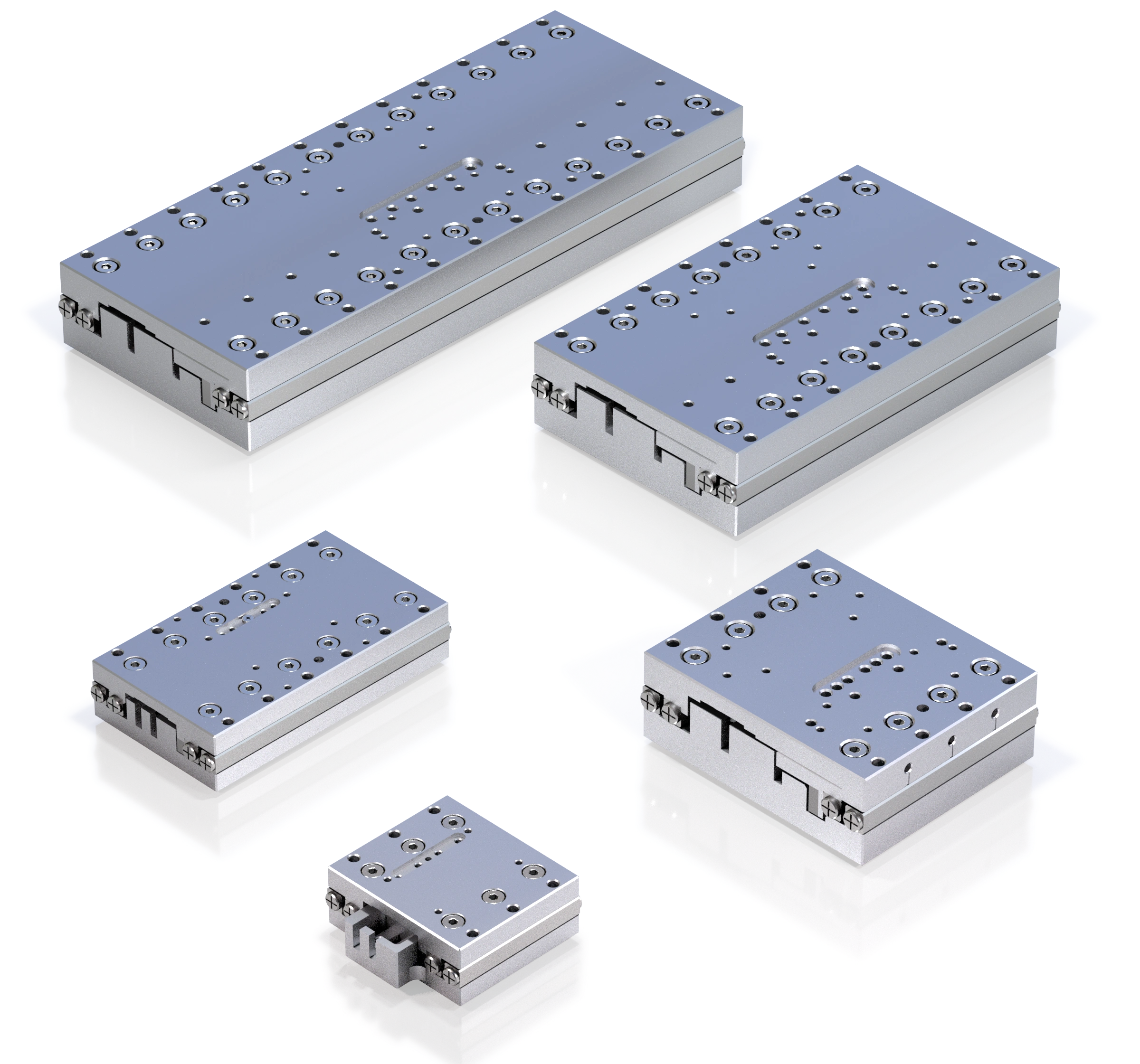

Piezo-Lineartische | 'XLS'
Die Piezo-Lineartische der XLS-Serie werden von unserem Crossfixx™-Ultraschallmotor angetrieben und bieten Ihnen damit das Beste aus zwei Welten:
1) Die Präzision und Kompaktheit von Piezo-Achsen
2) Hohe Geschwindigkeit, großer Verfahrweg und lange Lebensdauer
Alle unseren Linearen Piezotische können problemlos zu einem Mehr-Achs-System kombiniert werden und sind in vakuumkompatiblen Versionen erhältlich.
Nur 1–2 Wochen Lieferzeit für die meisten Produkte.
Miniatur-Lineartisch mit integriertem Encoder
| Steuerung: | Closed-Loop-Regelung |
| Höhe: | 13 ... 16,8 mm |
| Breite: | 34 ... 47,6 mm |
| Masse: | 40 ... 241 g |
| Verfahrweg: | 10 ... 110 mm |
| Auflösung: | 1,25 µm ... 5 nm |
| Max. Geschwindigkeit: | 200 mm/s |
| Max. Positionierfrequenz: | 50 Hz |
| Antriebskraft (= Haltekraft): | 1 ... 5 N |
| Lebensdauer: | > 1000 km / typ. 20 Mio. Zyklen |
| Vakuumkompatibilität: | Optional |
Präzise, schnell, kompakt. Hält die Position auch im ausgeschalteten Zustand.
Wählen Sie Ihren Piezo-Lineartisch
Antriebskraft
Tischlänge
= Verfahrweg:
27 - 92 mm
Encoder-Auflösung
HV / UHV Vakuum - optional ⓘ
Kurzer Käfig ⓘ
Abmessungen:
30 - 120 x 34 x 13 mm
Preise
Tische
Bitte kontaktieren Sie uns für ein Angebot und Mengenrabatte (Stückzahl ≥ 10).
Die Preise sind Richtwerte und können ohne vorherige Ankündigung geändert werden.
HV = High Vacuum, UHV = Ultra High Vacuum
Alle Preise sind in Euro (€). Wir liefern weltweit. Kontaktieren Sie uns für internationale Angebote oder Bestellungen.
Controllers
Der XD-C ist standardmäßig nur als PCB-Version verfügbar. Aufpreis für Desktop-Version: 200 €.
– 2-Achs-Modell. 300 € für jede zusätzliche Achse, bis zu 6 Achsen.
– Für einige Konfigurationen ist ein zusätzliches Motherboard erforderlich. Details auf Anfrage.
Technische Details

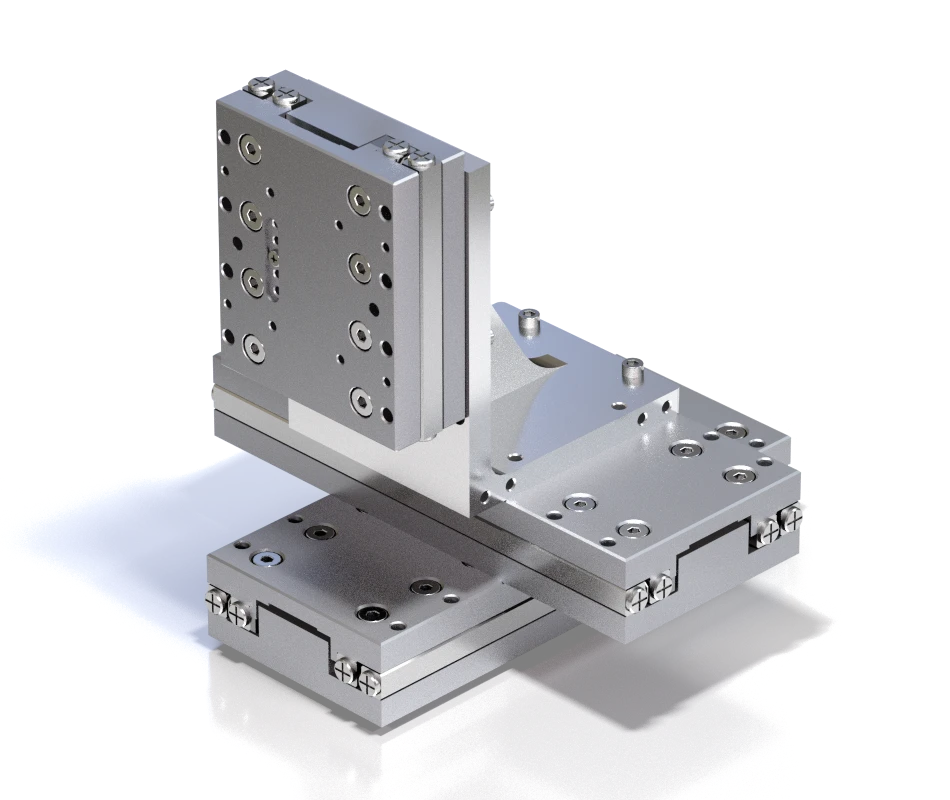

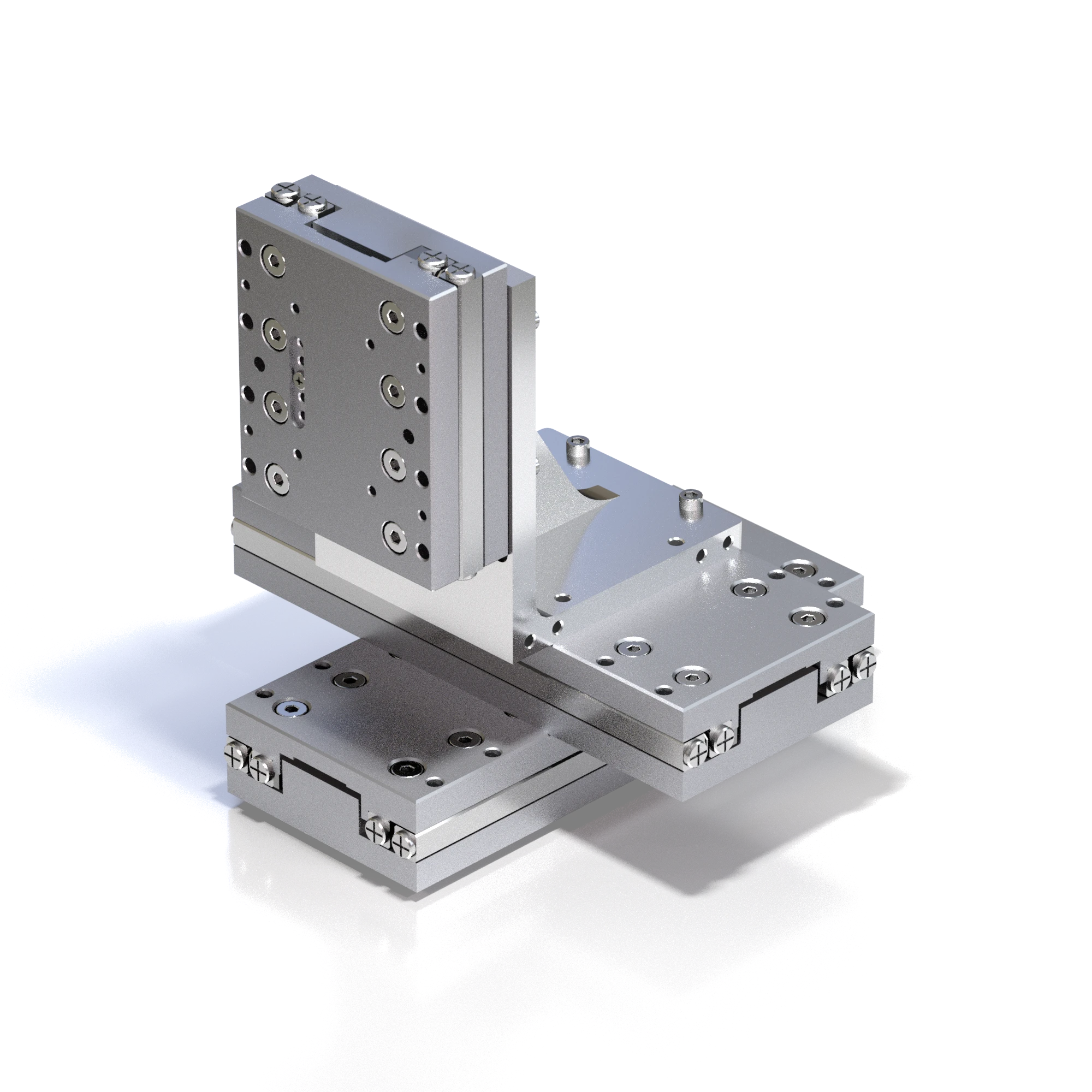

Xeryon-Piezotische sind modular aufgebaut und ermöglichen einfache Mehr-Achs-Konfigurationen.
Einsatzbereiche (Beispiele)
Kompakt, präzise & schnell
Unsere Hochgeschwindigkeits-Piezotische ermöglichen Grob- und Feinpositionierung in einem einzigen System. Wie es funktioniert.
-
Grob- und Feinpositionierung in einem
-
Kein Genauigkeitsverlust über die Zeit
-
Wartungsfrei
-
Keine Erzeugung von Magnetfeldern
-
Direktantrieb
-
Manuell übersteuerbar, ohne die Lebensdauer zu beeinträchtigen
-
Niedrige und sichere Spannung (< 48 V)
-
Geringer Energieverbrauch
-
Geeignet für langsame und gleichmäßige Scans
-
Optionale Extrempräzisions-Führungen auf Anfrage erhältlich
Weitere Videos

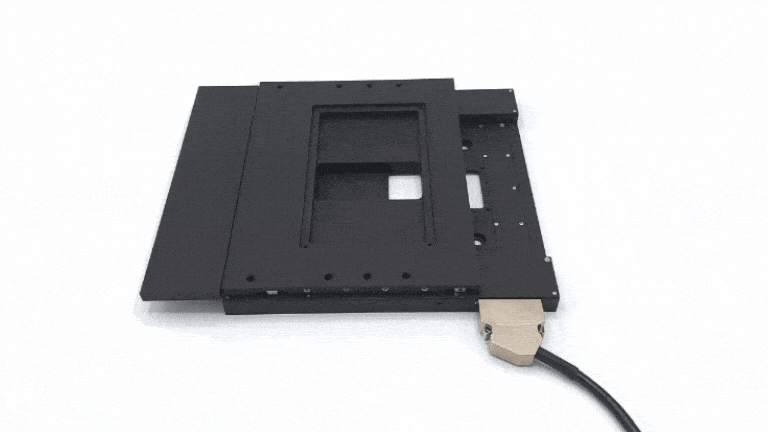

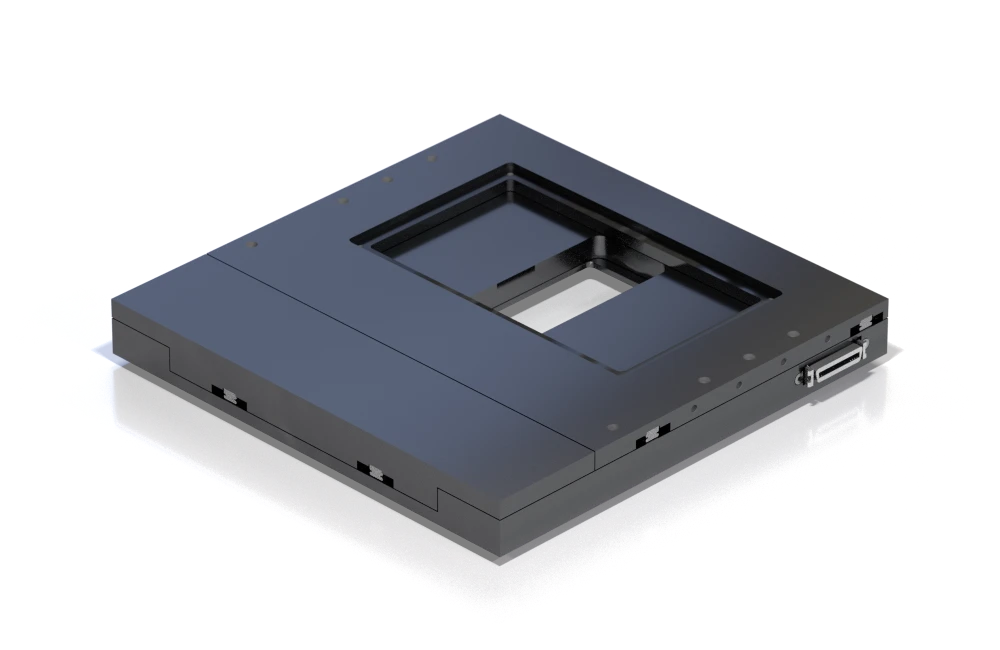

Motorisierte XY-Tische - für automatisierte Mikroskopie und mehr
In Europa hergestellt. Weltweit vertraut.
+ Über 500 NDAs
Die Geschwindigkeit und Präzision der Lineartische von Xeryon haben es uns ermöglicht, unser Mikroskop-Design deutlich zu verbessern und den Markt spürbar zu verändern. Am wichtigsten ist jedoch, dass unsere Kunden damit wissenschaftliche Entdeckungen deutlich beschleunigen konnten. Einen solchen Technologiesprung zu erreichen, ist selten.
Leiter Forschung und Entwicklung
Hersteller von Fluoreszenzmikroskopen
Unsere Lasersysteme nutzen eine große Anzahl motorisierter Optiken. Nachdem wir bei unserem Hauptlieferanten Qualitäts- und Lieferprobleme erlebt hatten, beschlossen wir, Xeryon eine Chance zu geben. Sie haben sich als verlässlicher Partner erwiesen, und wir stellten fest, dass ihre Piezo-Tische deutlich langlebiger sind als die zuvor verwendeten.
Senior Optomechanik-Designer
Hersteller Femtosekundenlasers
Anfangs fiel es mir schwer zu glauben, dass eine derart hohe Leistungsfähigkeit aus einem so kompakten System stammen kann. Die Technologie von Xeryon war die einzige Lösung, die es uns ermöglicht hat, die Maschine zu realisieren, die wir uns vorgestellt hatten – und damit die nächste Generation automatisierter Testsysteme zu entwickeln. Auch das Team war außergewöhnlich hilfsbereit und beantwortete all unsere Integrationsfragen äußerst kompetent.
Leitender Maschinenbauingenieur
Führender Hersteller von Halbleiter-Testsystemen

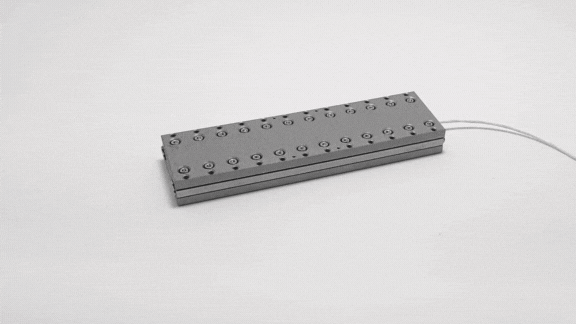

Ultraschall-Lineartisch | XLS
Der XLS ist ein präziser Lineartisch, der von einem Ultraschall-Piezomotor angetrieben wird. Dadurch sind schnelle Positionierbewegungen mit Submikrometer-Präzision möglich. Der selbsthemmende Piezomotor hält die Position des Tisches, wenn er nicht mit Strom versorgt wird. Dadurch wird die Wärmeentwicklung deutlich reduziert.
Der XLS ist der schnellste Lineartisch dieser kompakten Baugröße weltweit.
Noch nicht mit Ultraschall-Piezotechnologie vertraut? Schauen Sie sich unsere Evaluierungskits an – der perfekte Einstieg, um unsere Produkte auszuprobieren!
Nicht das, was Sie suchen? Wir entwickeln auch kundenspezifische Tische für Ihr spezifisches Produkt. Kontaktieren Sie uns, um über ein kundenspezifisches Design zu sprechen.
